KVR

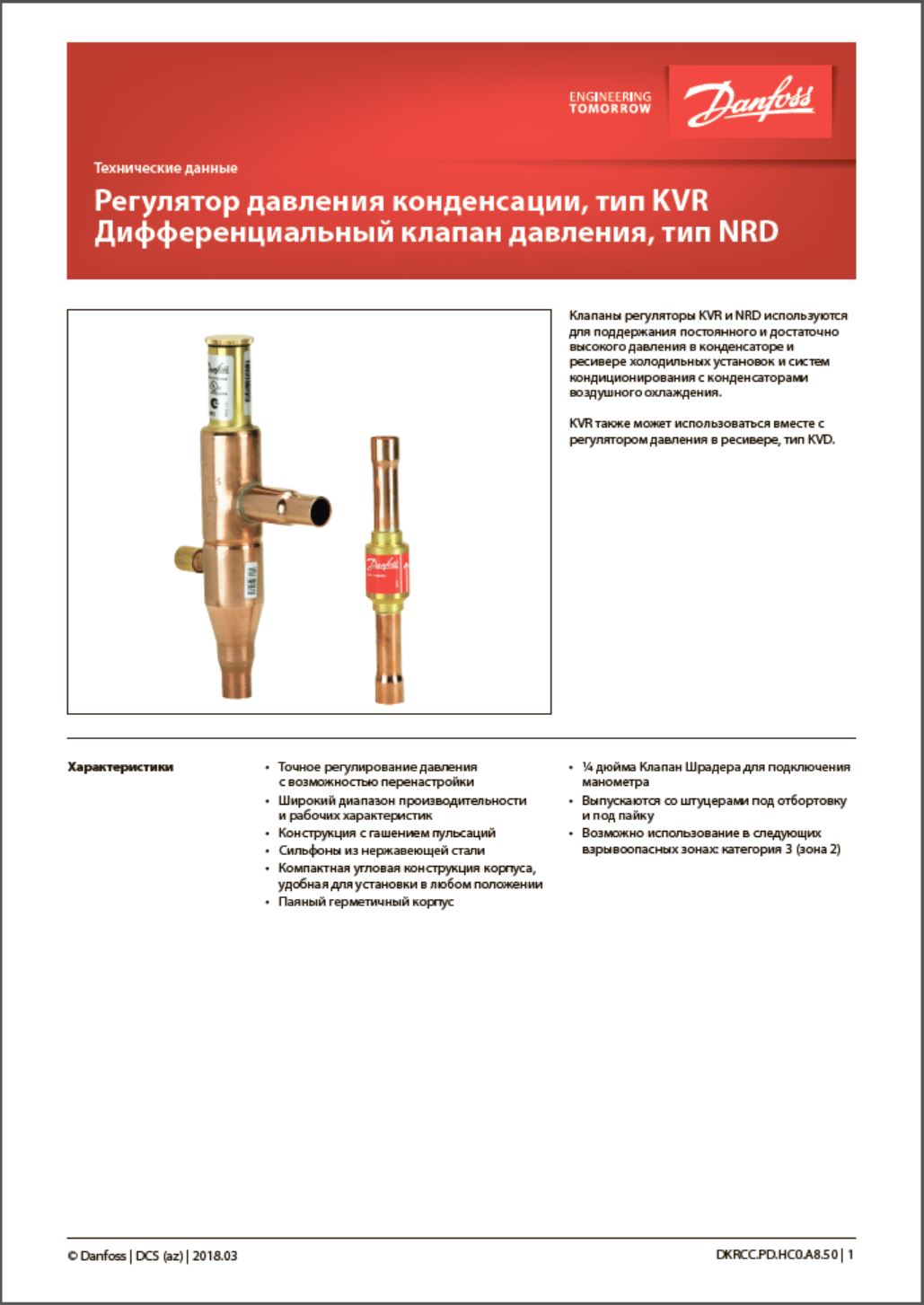

KVR/NRD - Регуляторы давления конденсации



Описание



Регуляторы KVR и NRD используются для постоянного поддержания достаточно высокого давления в конденсаторе и ресивере холодильных установок и систем кондиционирования с конденсаторами воздушного охлаждения. Вместо клапана NRD вместе с регулятором KVR может применяться регулятор давления в ресивере KVD.



Применение

Традиционные холодильные установки, кондиционеры, транспортные рефрижераторы.



Преимущества

• Самые компактные регуляторы в своем классе
• Высокая производительность благодаря оптимальной конструкции уравновешивающего канала
• Система охлаждения может работать при больших колебаниях тепловой нагрузки
• Простая и точная настройка регулятора KVR
• Регулятор NRD ненастраиваемый
• Надежная конструкция



Регулятор давления конденсации

Тип регуля-	Холодопроизводительность испарителя								Штуцер под отбортовку 2) 3)		Кодовый номер	Штуцер под пайку 3)		Кодовый номер
	Номинальная Холодопроизводитель- ность по жидкости, кВт 1)				Номинальная Холодопроизводитель- ность по горячему газу, кВт 1)
	R22	R134a	R404A/R507	R407C	R22	R134a	R404A/R507	R407C	дюймы	мм		дюймы	мм
KVR 12	50,4	47,3	36,6	54,4	13,2	11,6	12,0	14,3	1/2	12	034L0091	1/2	-	034L0093
									-	-	-	-	12	034L0096
KVR 15									5/8	16	034L0092	5/8	16	034L0097
KVR 22									-	-	-	7/8	22	034L0094
KVR 28	129	121	93,7	1 39,3	34,9	30,6	34,9	37,7	-	-	-	1 1/8	-	034L0095
									-	-	-	-	28	034L0099
KVR 35									-	-	-	1 3/8	35	034L0100
NRD												1/2	-	020-1132
												-	12	020-1136

1) Номинальная холодопроизводительность определена при следующих условиях:

• Температура кипения te = -10 °C,
• Температура конденсации tc = +30 °C

Перепад давления на регуляторе:

• на линии жидкости Δр = 0,2 бар
• на линии горячего газа Δр = 0,4 бар
• смещение = 3 бар

2) Поставляется без накидных гаек. Накидные гайки могут быть поставлены отдельно:

1/2 "/12 мм, кодовый номер 011L1103, 5Л "/16 мм, кодовый номер 011L1167.

3) Размер штуцеров выбранного регулятора не должен быть слишком малым,

т.к. при скорости газа, превышающей 40 м/с, на входе регулятора будет слышен шум.
