AVTA

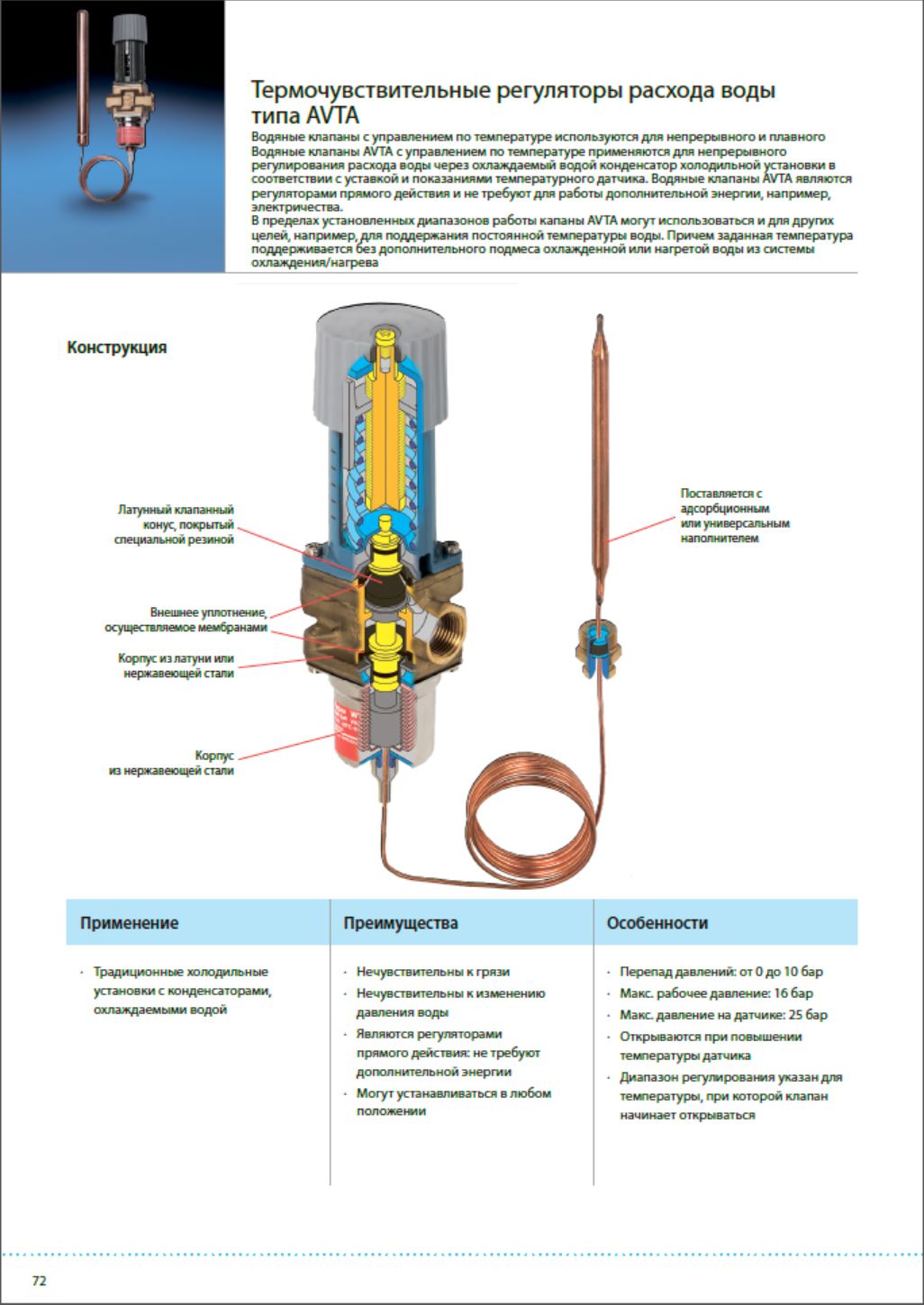

AVTA - Термочувствительные регуляторы расхода воды
Описание
Водяные клапаны AVTA с управлением по температуре применяются для непрерывного регулирования расхода воды через охлаждаемый водой конденсатор холодильной установки в соответствии с уставкой и показаниями температурного датчика. Водяные клапаны AVTA являются регуляторами прямого действия и не требуют для работы дополнительной энергии, например, электричества. Заданная температура поддерживается с минимально возможным расходом воды через конденсатор.
Применение
Традиционные холодильные установки с конденсаторами, охлаждаемыми водой.
Преимущества
- Нечувствительны к грязи
- Нечувствительны к изменению давления воды
- Являются регуляторами прямого действия: не требуют дополнительной энергии
- Могут устанавливаться в любом положении
- Работает при нулевом перепаде давления
- Ручка настройки позволяет легко изменить настройку клапана, что серьезно облегчает эксплуатацию
Клапан AVTA с адсорбционным наполнителем (датчик Ø9,5 х 150 мм)
|
Штуцеры ISO 228-1 |
Диапазон регулирования, °C |
Макс. температура датчика, °C |
Пропускная способность kv, м3/ч при Ap = 1 бар) |
Длина капиллярной трубки, м |
Тип клапана |
Кодовый номер |
|
G 3/8 |
+10 - +80 °C |
130 |
1,4 |
2,3 |
AVTA 10 |
003N1144 |
|
G 1/2 |
1,9 |
AVTA 15 |
003N0107 |
|||
|
G 3/4 |
3,4 |
AV TA 20 |
003N0108 |
|||
|
G 1 |
5,5 |
AVTA 25 |
003N0109 |
Клапан AVTA с универсальным наполнителем (датчик Ø 18 х 210 мм)
|
Штуцеры ISO 228-1 |
Диапазон регулирования, °C |
Макс. температура датчика, °C |
Пропускная способность kv, м3/ч при Ap = 1 бар) |
Длина капиллярной трубки, м |
Тип клапана |
Кодовый номер |
|
G 3/8 |
+0 - +30 °C |
57 |
1,4 |
2,0 |
AVTA 10 |
003N1132 |
|
G 1/2 |
1,9 |
AVTA 15 |
003N2132 |
|||
|
G 3/4 |
3,4 |
AV TA 20 |
003N3132 |
|||
|
G 1 |
5,5 |
AVTA 25 |
003N4132 |
|||
|
G 3/8 |
+25 - +65 °C |
90 |
1,4 |
2,0 |
AVTA 10 |
003N1162 |
|
G 1/2 |
1,9 |
2,0 |
AVTA 15 |
003N2162 |
||
|
G 1/2 |
1,9 |
2,0 (армир.) |
AVTA 15 |
003N0041 |
||
|
G 3/4 |
3,4 |
2,0 |
AVTA 20 |
003N3162 |
||
|
G 3/4 |
3,4 |
5,0 |
AVTA 20 |
003N3165 |
||
|
G 3/4 |
3,4 |
2,0 (армир.) |
AV TA 20 |
003N0031 |
||
|
G 1 |
5,5 |
2,0 |
AVTA 25 |
003N4162 |
||
|
G 1 |
5,5 |
2,0 (армир.) |
AV TA 25 |
003N0032 |
||
|
G 1 |
5,5 |
5,0 |
AVTA 25 |
003N4165 |
||
|
G 3/8 |
+50 - +90 °C |
125 |
1,4 |
2,0 |
AVTA 10 |
003N1182 |
|
G 1/2 |
1,9 |
2,0 |
AVTA 15 |
003N2182 |
||
|
G 3/4 |
3,4 |
2,0 |
AVTA 20 |
003N3182 |
||
|
G 1 |
5,5 |
2,0 |
AVTA 25 |
003N4182 |
Клапан AVTA с массовым наполнителем (датчик Ø 9,5 х 180 мм)
|
Штуцеры ISO 228-1 |
Диапазон регулирования, °C |
Макс. температура датчика, °C |
пропускная способность kv, м3/ч при Ap = 1 бар) |
Длина капиллярной трубки, м |
Тип клапана |
Кодовый номер |
|
G 1/2 |
+0 - +30 °C |
57 |
1,9 |
2,0 |
AVTA 15 |
003N0042 |
|
G 3/4 |
3,4 |
AV TA 20 |
003N0043 |
|||
|
G 1/2 |
+25 - +65 °C |
|
1,9 |
2,0 |
AVTA 15 |
003N0045 |
|
G 1/2 |
|
1,9 |
2,0 (армир.) |
AVTA 15 |
003N0299 |
|
|
G 1/2 |
90 |
1,9 |
5,0 |
AVTA 15 |
003N0034 |
|
|
G 3/4 |
|
3,4 |
2,0 |
AVTA 20 |
003N0046 |
|
|
G 1 |
|
5,5 |
2,0 |
AVTA 25 |
003N0047 |
Клапан AVTA из нержавеющей стали с адсорбционным наполнителем (датчик Ø 9,5 х 150 мм)
|
Штуцеры ISO 228-1 |
Диапазон регулирования, °C |
Макс. температура датчика, °C |
пропускная способность kv, м3/ч при Ap = 1 бар) |
Длина капиллярной трубки, м |
Тип клапана |
Кодовый номер |
|
G 1/2 |
+10 - +80 °C |
130 |
1,9 |
2,3 |
AVTA 15 |
003N2150 |
|
G 3/4 |
3,4 |
AV TA 20 |
003N3150 |
|||
|
G 1 |
5,5 |
AVTA 25 |
003N4150 |
Более подробные технические характеристики вы можете найти:
