KVD
KVD - Регулятор давления в ресивере
Описание
Регулятор KVD - это регулятор давления в ресивере. При падении давления в ресивере KVD открывается и перепускает горячий газ по байпасной линии, поддерживая давление в ресивере на заданном уровне. Уставку (заданное давление), которое поддерживает KVD, можно регулировать. Система регуляторов давления KVR + KVD позволяет постоянно поддерживать давление в конденсаторе и ресивере на достаточно высоком для стабильной работы холодильной системы уровне.
Применение
Традиционные холодильные установки, кондиционеры, установки с утилизацией тепла.
Преимущества
- Регулятор оснащен устройством гашения пульсаций, которые обычно возникают в холодильных установках
- Работа регулятора KVD зависит только от давления на выходе. Изменение давления на входе на степень открытия клапана не влияет, так как регулятор давления KVD снабжен уравновешивающим сильфоном
Регулятор давления в ресивере
|
Тип регулятора |
Пропускная способность kv, м3/ч 1) |
Штуцер под отбортовку 2) 3) |
Кодовый номер |
Штуцер под пайку 3) |
Кодовый номер |
||
|
дюймы |
мм |
дюймы |
мм |
||||
|
KVD 12 |
1,75 |
1/2 |
12 |
034L0171 |
1/2 |
- |
034L0173 |
|
1,75 |
- |
- |
- |
- |
12 |
034L0176 |
|
|
KVD 15 |
1,75 |
5/8 |
16 |
034L0172 |
5/8 |
16 |
034L0177 |
1) Пропускная способность kv характеризует расход воды через клапан в м3/ч
при перепаде давления на клапане 1 бар и плотности воды р = 1000 кг/м3.
2) Клапаны KVD поставляются без накидных гаек. Накидные гайки заказываются отдельно:
1/2" / 12 мм, кодовый номер 011L1103, 5/8" /16 мм, кодовый номер 011L1167.
3) Размер штуцеров выбранного регулятора не должен быть слишком малым,
т.к. при скорости газа, превышающей 40 м/с, на входе регулятора будет слышен шум.
 |

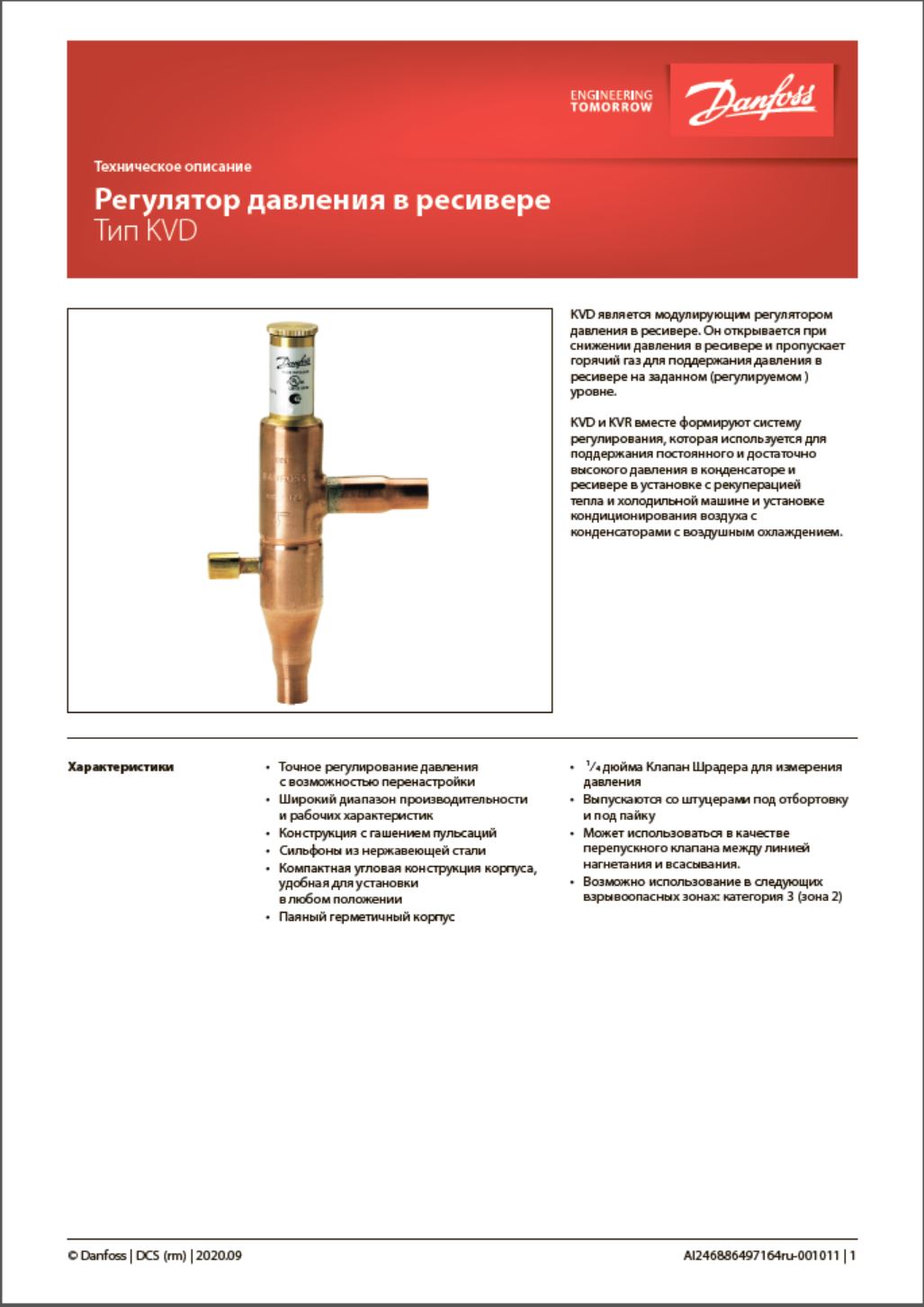

| Скачать каталог на KVD |
