ETS6
Электронные расширительные клапаны ETS6 предназначены для точного регулирования подачи жидкости в испарители систем охлаждения и воздушного кондиционирования.
Компактные и легкие клапаны имеют большой диапазон по производительности и могут работать в двух направлениях. В конструкции клапана используются униполярные приводы.

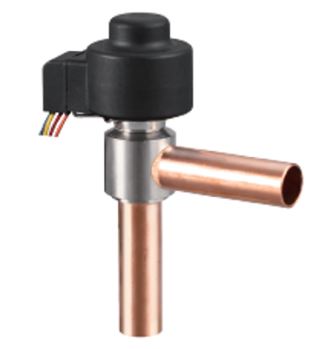

ETS 6. Электронный расширительный клапан
Корпус клапана угловой со штуцерами под пайку ODF. Поставляется без катушки.
Хладагенты: ХФУ, ГХФУ, ГФУ.
Максимальное рабочее давление: 42 бар
Температура рабочей среды: -30...+70 °C
Патрубки под пайку ODF x ODF
| Тип | Кодовый номер | Номинальная производительность по жидкости, кВт* | Диаметр присоединительных патрубков, мм | Диаметр отверстия, мм | Кол-во в упаковке, шт | Вес, кг | |||||
| R134a | R404A / R507 | R22 | R407C | R410A | |||||||
| ETS 6-10 | 034G5009R | 2,5 | 2,2 | 3,2 | 3,3 | 3,7 | 6,5 | 1,0 | 1 | 0,081 | |
| ETS 6-13 | 034G5012R | 3,4 | 3,1 | 4,4 | 4,5 | 5,1 | 6,5 | 1,3 | 1 | 0,081 | |
| ETS 6-16 | 034G5016R | 6,3 | 5,7 | 8,0 | 8,2 | 9,4 | 6,5 | 1,65 | 1 | 0,081 | |
| ETS 6-18 | 034G5017R | 7,1 | 6,4 | 9,1 | 9,3 | 10,7 | 6,5 | 1,8 | 1 | 0,081 | |
| ETS 6-20 | 034G5019R | 8,8 | 8,0 | 11,3 | 11,5 | 13,2 | 6,5 | 2,0 | 1 | 0,081 | |
| ETS 6-22 | 034G5021R | 10,6 | 9,6 | 13,6 | 13,9 | 16,0 | 6,5 | 2,2 | 1 | 0,081 | |
| ETS 6-24 | 034G5023R | 12,6 | 11,4 | 16,2 | 16,6 | 19,0 | 6,5 | 2,4 | 1 | 0,083 | |
| ETS 6-30 | 034G5029R | 15,8 | 14,2 | 20,2 | 20,8 | 23,8 | 7,94 | 3,0 | 1 | 0,083 | |
| ETS 6-32 | 034G5031R | 21,8 | 19,6 | 27,9 | 28,6 | 32,8 | 7,94 | 3,2 | 1 | 0,083 | |
| ETS 6-42 | 034G5041R | 31,5 | 28,5 | 40,4 | 41,5 | 47,5 | 16 | 6,5 | 1 | 0,186 | |
| ETS 6-45 | 034G5044R | 39,4 | 35,6 | 50,5 | 51,9 | 59,4 | 16 | 6,5 | 1 | 0,186 | |
| ETS 6-55 | 034G5054R | 52,6 | 47,4 | 67,3 | 69,2 | 79,2 | 16 | 6,5 | 1 | 0,186 | |
| ETS 6-65 | 034G5064R | 78,9 | 71,2 | 101,0 | 103,8 | 118,8 | 16 | 6,5 | 1 | 0,186 | |
* Значение указано для Температура кипения tе = +5°С; Температура конденсации tс = +38°C ; Переохлаждение 0К
ETS 6. Катушка для клапана
Температура окружающей среды: -30...+70°C
Степень защиты: IP 65
| Тип | Кодовый номер | Длина кабеля, м | Напряжение питания, В | Частота, Гц | Кол-во в упаковке, шт | Вес, кг | |||||
| Катушка ETS 6 | 034G5105R | 0,9 | 12 | DC | 1 | 0,150 | |||||
| Катушка ETS 6 | 034G5145R | 1,2 | 12 | DC | 1 | 0,160 | |||||
| Катушка ETS 6 | 034G5185R | 2,0 | 12 | DC | 1 | 0,170 | |||||
| Катушка ETS 6 | 034G5135R | 3,0 | 12 | DC | 1 | 0,180 | |||||
 |
