EV220WR
EV220WR — двухходовые электромагнитные клапаны для применения в промышленности в условиях ограниченного пространства
Описание:
Клапаны электромагнитные (соленоидные) типа EV220WR – двухходовые электромагнитные клапаны с электромагнитными катушками, разработаны специально для применения в промышленности в условиях ограниченного пространства, а также для условий эксплуатации, в которых требуется простота и надежность клапана при его использовании и монтаже. Катушки предназначены для применения с электромагнитными клапанами.

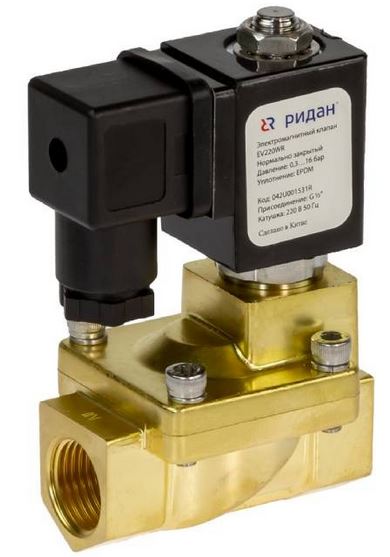

Клапан электромагнитный EV220WR, нормально закрытый, EPDM
|
Присоединение |
Ду, мм |
Kv, л/мин |
Раб. тем-ра, °С |
Перепад давления, бар |
Код для заказа с катушкой |
||
|
230 В, 50 Гц |
24 В пост.ток |
24В, 50 Гц |
|||||
|
G 3/8 |
13 |
3.8 |
-10-130 |
0,3…16 |
042U001031R |
042U001002R |
042U001016R |
|
G 1/2 |
15 |
4 |
042U001531R |
042U001502R |
042U001516R |
||
|
G 3/4 |
20 |
7 |
042U002031R |
042U002002R |
042U002016R |
||
|
G 1 |
25 |
10 |
042U002531R |
042U002502R |
042U002516R |
||
|
G 1 1/4 |
32 |
21 |
042U003231R |
042U003202R |
042U003216R |
||
|
G 1 1/2 |
40 |
26 |
042U004031R |
042U004002R |
042U004016R |
||
|
G 2 |
50 |
41 |
042U005031R |
042U005002R |
042U005016R |
||
Клапан электромагнитный EV220WR, нормально закрытый, NBR
|
Присоединение |
Ду, мм |
Kv, л/мин |
Раб. тем-ра, °С |
Перепад давления, бар |
Код для заказа с катушкой |
||
|
230 В, 50 Гц |
24 В пост.ток |
24В, 50 Гц |
|||||
|
G 3/8 |
13 |
3.8 |
-10-80 |
0,3…16 |
042U011031R |
042U011002R |
042U011016R |
|
G 1/2 |
15 |
4 |
042U011531R |
042U011502R |
042U011516R |
||
|
G 3/4 |
20 |
7 |
042U012031R |
042U012002R |
042U012016R |
||
|
G 1 |
25 |
10 |
042U012531R |
042U012502R |
042U012516R |
||
|
G 1 1/4 |
32 |
21 |
042U013231R |
042U013202R |
042U013216R |
||
|
G 1 1/2 |
40 |
26 |
042U014031R |
042U014002R |
042U014016R |
||
|
G 2 |
50 |
41 |
042U015031R |
042U015002R |
042U015016R |
||
Клапан электромагнитный EV220WR, нормально открытый, EPDM
|
Присоединение |
Ду, мм |
Kv, л/мин |
Раб. тем-ра, °С |
Перепад давления, бар |
Код для заказа с катушкой |
||
|
230 В, 50 Гц |
24 В пост.ток |
24В, 50 Гц |
|||||
|
G 3/8 |
13 |
3.8 |
-10-130 |
0,3…13 |
042U401031R |
042U401002R |
042U401016R |
|
G 1/2 |
15 |
4 |
042U401531R |
042U401502R |
042U401516R |
||
|
G 3/4 |
20 |
7 |
042U402031R |
042U402002R |
042U402016R |
||
|
G 1 |
25 |
10 |
042U402531R |
042U402502R |
042U402516R |
||
|
G 1 1/4 |
32 |
21 |
0,3…8 |
042U403231R |
042U403202R |
042U403216R |
|
|
G 1 1/2 |
40 |
26 |
042U404031R |
042U404002R |
042U404016R |
||
|
G 2 |
50 |
41 |
042U405031R |
042U405002R |
042U405016R |
||
Клапан электромагнитный EV220WR, нормально открытый, NBR
|
Присоединение |
Ду, мм |
Kv, л/мин |
Раб. тем-ра, °С |
Перепад давления, бар |
Код для заказа с катушкой |
||
|
230 В, 50 Гц |
24 В пост.ток |
24В, 50 Гц |
|||||
|
G 3/8 |
13 |
3.8 |
-10-80 |
0,3…13 |
042U411031R |
042U411002R |
042U411016R |
|
G 1/2 |
15 |
4 |
042U411531R |
042U411502R |
042U411516R |
||
|
G 3/4 |
20 |
7 |
042U412031R |
042U412002R |
042U412016R |
||
|
G 1 |
25 |
10 |
042U412531R |
042U412502R |
042U412516R |
||
|
G 1 1/4 |
32 |
21 |
0,3…8 |
042U413231R |
042U413202R |
042U413216R |
|
|
G 1 1/2 |
40 |
26 |
042U414031R |
042U414002R |
042U414016R |
||
|
G 2 |
50 |
41 |
042U415031R |
042U415002R |
042U415016R |
||
Клапан электромагнитный EV220WR DN65-100, нормально закрытый, EPDM
|
Присоединение |
Ду, мм |
Раб. тем-ра, °С |
Перепад давления, бар |
Код для заказа |
|
G 2 1/2 |
65 |
-20-130 |
0,3-10 бар при использовании катушки 220В, 50Гц / 24В, 50Гц 0,3-8 бар при использовании катушки 24В пост.тока |
016D6065R |
|
G 3 |
80 |
016D6080R |
||
|
G 4 |
100 |
016D6100R |
