GBC

GBC - Шаровые краны

Описание



Шаровые краны GBC представляют собой запорные клапаны с ручным управлением и пригодны для реверсивного потока хладагента. Устанавливаются в жидкостных линиях, линиях всасывания и линиях горячего газа систем охлаждения, заморозки и кондиционирования воздуха. Реверсивные шаровые краны GBC могут поставляться с штуцером сервисного доступа или без него. Краны снабжены цельным колпачком с возможностью фиксации проволочной пломбой, для предотвращения снятия колпачка и ограничения доступа к управлению краном.

Применение

Краны GBC используются в всасывающих, жидкостных линиях и линиях горячего газа всех холодильных систем и систем кондиционирования воздуха с фторсодержащими хладагентами



Преимущества

  • Полнопроходная конструкция с минимальным перепадом давления
  • Применим для реверсивного потока хладагента, то есть нет ограничений ориентации крана
  • Компактная конструкция обеспечивает простоту управления
  • Противоразрывная конструкция штока предотвращает запирание жидкости внутри
  • Тефлоновое седло вентиля обеспечивает максимальное уплотнение и долгий срок службы
  •  Штуцер сервисного доступа уменьшает сервисные расходы при обслуживании системы
  • Индикатор положения шара на торце штока показывает открыт или закрыт кран
  • Сборка с использованием лазерной сварки
  • Монтажные отверстия для крепления на раму



GBC без штуцера сервисного доступа, ODF/ODF

Тип клапана

Патрубки под пайку ODF/ODF

Патрубки под,

пайку ODF/ODF

Пропускная

способность kv,

м3/ч

дюймы

Кодовый номер

мм

Кодовый номер

GBC 6s

1/4

009G7020

6

009G7030

1,96

GBC 10s

3/8

009G7021

10

009G7031

5,68

GBC 12s

1/2

009G7022

12

009G7032

10,58

GBC 16s

5/8

009G7023

16

009G7023

14,11

GBC 18s

3/4

009G7024

18

009G7035

20,42

GBC 22s

7/8

009G7025

22

009G7025

28,17

GBC 28s

1 1/8

009G7026

28

009G7033

51,95

GBC 35s

1 3/8

009G7027

35

009G7027

80,89

GBC 42s

1 5/8

009G7028

42

009G7034

121,07

GBC 54s

2 1/8

009G7029

54

009G7029

224,96

GBC 67s

2 5/8

009G7959

67

009G7959

310,00

GBC 67s RP

2 5/8

009G7036

67

009G7036

245,78

GBC 79s

3 1/8

009G7980

79

009G7980

700,00

GBC 79s RP

3 1/8

009G7037

79

009G7037

222,52

RP - Уменьшенное проходное сечение.



GBC со штуцером сервисного доступа, ODF/ODF

Тип клапана

Патрубки под пайку ODF/ODF

Патрубки под пайку ODF/ODF

Пропускная

способность kv,

м3/ч

дюймы

Кодовый номер

мм

Кодовый номер

GBC 6s

1/4

009G7050

6

009G7060

1,96

GBC 10s

3/8

009G7051

10

009G7061

5,68

GBC 12s

1/2

009G7052

12

009G7062

10,58

GBC 16s

5/8

009G7053

16

009G7053

14,11

GBC 18s

3/4

009G7054

18

009G7065

20,42

GBC 22s

7/8

009G7055

22

009G7055

28,17

GBC 28s

1 1/8

009G7056

28

009G7063

51,95

GBC 35s

1 3/8

009G7057

35

009G7057

80,89

GBC 42s

1 5/8

009G7058

42

009G7064

121,07

GBC 54s

2 1/8

009G7059

54

009G7059

224,96

GBC 67s

2 5/8

009G7960

67

009G7960

310,00

GBC 67s RP

2 5/8

009G7066

67

009G7066

245,78

GBC 79s

3 1/8

009G7981

79

009G7981

700,00

GBC 79s RP

3 1/8

009G7067

79

009G7067

222,52

RP - Уменьшенное проходное сечение.



GBC без штуцера сервисного доступа, ODF/ODM

Тип клапана

Патрубки под пайку ODF/ODM

Патрубки под пайку ODF/ODM

Пропускная

способность kv,

м3/ч

дюймы

Кодовый номер

мм

Кодовый номер

GBC 22s

7/8

009G7000

22

009G7000

28,20

GBC 28s

7/8

009G7001





52,00

GBC 35s

1 3/8

009G7002

35

009G7002

80,90

GBC 42s

1 5/8

009G7003





121,00

GBC 79s

3 1/8

009G7969

79

009G7969

700,00



GBC со штуцером сервисного доступа, ODF/ODM

Тип клапана

Патрубки под пайку ODF/ODM

Патрубки под пайку ODF/ODM

Пропускная

способность kv,

м3/ч

дюймы

Кодовый номер

мм

Кодовый номер

GBC 79s

3 1/8

009G7970

79

009G7970

700,0



Шаровые краны GBC для CO2 под пайку, ODF/ODF

Тип кранов

Патрубки под пайку (указан внутренний диаметр патрубков)

Пропускная

способность kv (расчетное значение), м3/ч

дюймы

Кодовый

номер

мм

Кодовый

номер

GBC 6s

1/4

009G7520

6

009G7570

1,96

GBC 10s

3/8

009G7521

10

009G7571

5,68

GBC 12s

1/2

009G7522

12

009G7572

10,58

GBC 16s

5/8

009G7523

16

009G7523

14,11

GBC 18s

3/4

009G7524

18

009G7574

20,42

GBC 22s

7/8

009G7525

22

009G7025

28,17

GBC 28s

1 1/8

009G7526

28

009G7576

51,95

GBC 35s

1 3/8

009G7528

35

009G7528

80,89

GBC 42s

1 5/8

009G7529

42

009G7579

121,07

ODF - охватывающий патрубок

ODM - охватываемый патрубок

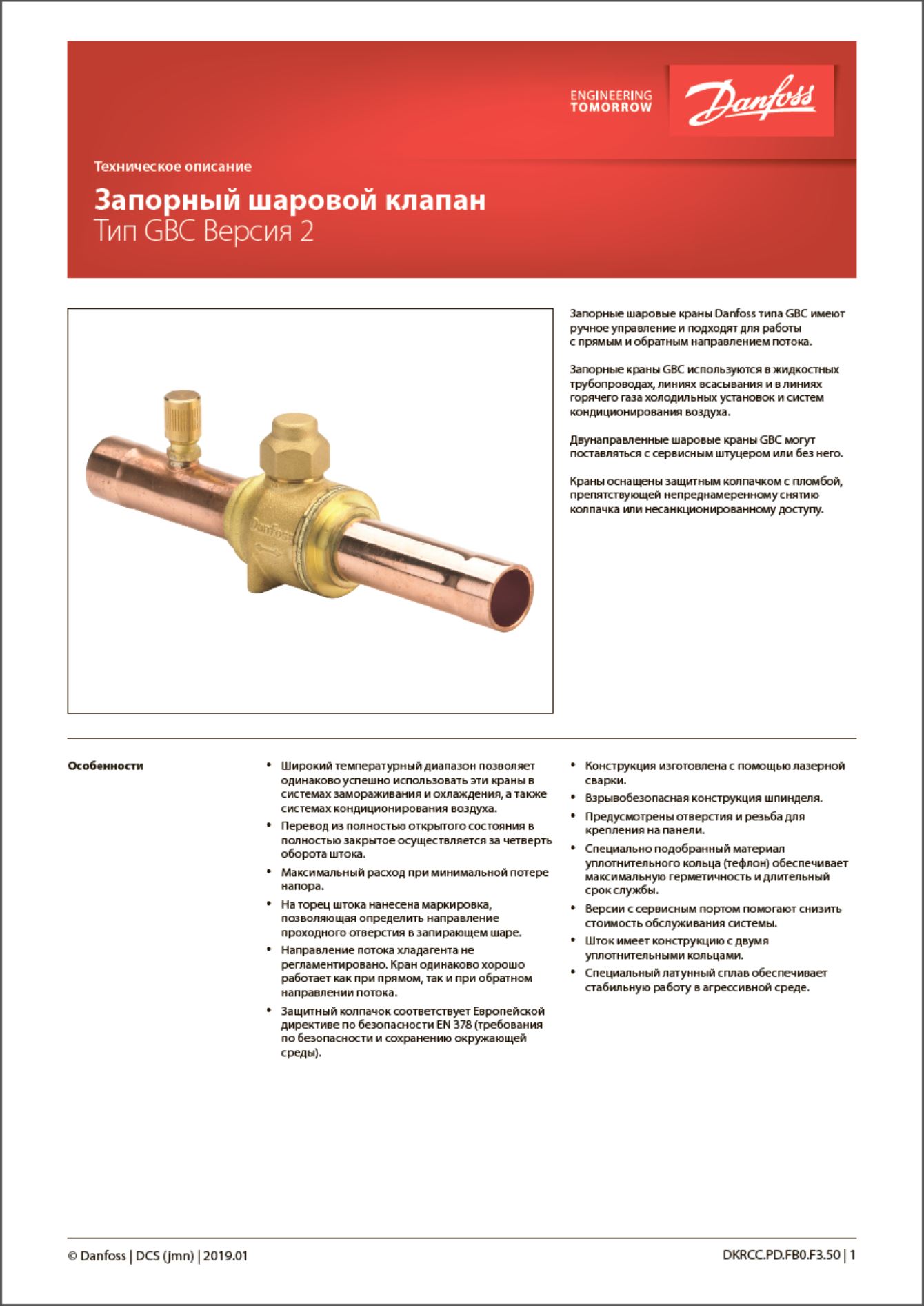

Более подробные технические характеристики вы можете найти:
