TE2 – Терморегулирующие клапаны
Описание
Терморегулирующие клапаны ТЕ2 контролируют поступление жидкого хладагента в испарители. Расход хладагента регулируется по его перегреву на выходе из испарителя. Клапаны предназначены для подачи жидкого хладагента в «сухие» (незатопленные) испарители, перегрев на выходе из которых прямо пропорционален тепловой нагрузке на испаритель.
Применение
Традиционные холодильные установки, тепловые насосы, кондиционеры, охладители жидкости (чиллеры), транспортные рефрижераторы.
Преимущества
Большой температурный диапазон эксплуатации. Используется в морозильных и холодильных установках и в системах кондиционирования Сменный клапанный узел:
- позволяет оптимизировать складские запасы
- легко подобрать нужную производительность
- проще обслуживать
Корпус клапана с термочувствительным элементом, термобаллоном, хомутом крепления термобаллона, без клапанного узла, фильтра и гаек
Штуцеры под отбортовку х под отбортовку
|
Хладагент |
Тип |
Уравни- тельная линия под отбортовку |
Капил- лярная трубка, |
Штуцеры |
Кодовый номер 1) |
||||||
|
Входной х Выходной |
Диапазон N от -40 до + 10 °С |
Диапазон NM от -40 до -5°C |
Диапазон NL от -40 до -15°C |
Диапазон B от -60 до -25°C |
|||||||
|
м |
дюйм х дюйм |
мм х мм |
Без МДР |
МДР +15°C |
МДР 0°C |
МДР -10°C |
Без МДР |
МДР -20°C |
|||
|
R22/R407C |
TX 2 |
- |
1,5 |
3/8 X 1/2 |
10 х 12 |
068Z3206 |
068Z3208 |
068Z3224 |
068Z3226 |
068Z3207 |
068Z3228 |
|
TEX 2 |
1/4 " |
1,5 |
3/8 X 1/2 |
10 х 12 |
068Z3209 |
068Z3211 |
068Z3225 |
068Z3227 |
068Z3210 |
068Z3229 |
|
|
R407C |
TZ 2 |
- |
1,5 |
3/8 X 1/2 |
10 х 12 |
068Z3496 |
068Z3516 |
- |
- |
- |
- |
|
TEZ 2 |
1/4 " |
1,5 |
3/8 X 1/2 |
10 х 12 |
068Z3501 |
068Z3517 |
- |
- |
- |
- |
|
|
R134а |
TN 2 |
- |
1,5 |
3/8 X 1/2 |
10 х 12 |
068Z3346 |
068Z3347 |
068Z3393 |
068Z3369 |
- |
- |
|
TEN 2 |
1/4 " |
1,5 |
3/8 X 1/2 |
10 х 12 |
068Z3348 |
068Z3349 |
068Z3392 |
068Z3370 |
- |
- |
|
|
R404A/R507 |
TS 2 |
- |
1,5 |
3/8 X 1/2 |
10 х 12 |
068Z3400 |
068Z3402 |
068Z3406 |
068Z3408 |
068Z3401 |
068Z3410 |
|
TES 2 |
1/4 " |
1,5 |
3/8 X 1/2 |
10 х 12 |
068Z3403 |
068Z3405 |
068Z3407 |
068Z3409 |
068Z3404 |
068Z3411 |
|
Корпус клапана с термочувствительным элементом, термобаллоном, хомутом крепления термобаллона, без клапанного узла, фильтра и гаек
Штуцеры под отбортовку х под пайку
|
Хладагент |
Тип |
Уравни- тельная линия под отбортовку |
Капил-лярная трубка, |
Штуцеры |
Кодовый номер 1) |
|||||
|
Входной под отбортовку |
Выходной под пайку |
Диапазон N от -40 до +10 °С |
Диапазон NL от -40 до -15°C |
Диапазон B от -60 до -25°C |
||||||
|
м |
Без МДР |
МДР +15°C |
МДР -10°C |
Без МДР |
МДР -20°C |
|||||
|
R22/R407C |
TX 2 |
- |
1,5 |
3/8 " |
1/2 " |
068Z3281 |
068Z3287 |
- |
068Z3357 |
- |
|
TX 2 |
- |
1,5 |
10 мм |
12 мм |
068Z3302 |
068Z3308 |
- |
068Z3361 |
- |
|
|
TEX 2 |
1/4 " |
1,5 |
3/8 " |
1/2 " |
068Z3284 |
068Z3290 |
|
068Z3359 |
- |
|
|
TEX 2 |
6 мм |
1,5 |
10 мм |
12 мм |
068Z3305 |
068Z3311 |
068Z3367 |
068Z3363 |
068Z3277 |
|
|
R407C |
TZ 2 |
- |
1,5 |
3/8 " |
1/2 " |
- |
068Z3329 |
- |
- |
- |
|
TZ 2 |
- |
1,5 |
10 мм |
12 мм |
068Z3502 |
068Z3514 |
- |
- |
- |
|
|
TEZ 2 |
1/4 " |
1,5 |
3/8 " |
1/2 " |
068Z3446 |
068Z3447 |
- |
- |
- |
|
|
TEZ 2 |
6 мм |
1,5 |
10 мм |
12 мм |
068Z3503 |
068Z3515 |
- |
- |
- |
|
|
R134a |
TN 2 |
- |
1,5 |
3/8 " |
1/2 " |
068Z3383 |
068Z3387 |
- |
- |
- |
|
TN 2 |
- |
1,5 |
10 мм |
12 мм |
068Z3384 |
068Z3388 |
- |
- |
- |
|
|
TEN 2 |
1/4 " |
1,5 |
3/8 " |
1/2 " |
068Z3385 |
068Z3389 |
- |
- |
- |
|
|
TEN 2 |
6 мм |
1,5 |
10 мм |
12 мм |
068Z3386 |
068Z3390 |
- |
- |
- |
|
|
R404A/R507 |
TS 2 |
- |
1,5 |
3/8 " |
1/2 " |
068Z3414 |
068Z3416 |
068Z3429 |
068Z3418 |
068Z3420 |
|
TS 2 |
- |
1,5 |
10 мм |
12 мм |
068Z3435 |
068Z3423 |
068Z3436 |
068Z3425 |
068Z3427 |
|
|
TES 2 |
1/4 " |
1,5 |
3/8 " |
1/2 " |
068Z3415 |
068Z3417 |
068Z3430 |
068Z3419 |
068Z3421 |
|
|
TES 2 |
6 мм |
1,5 |
10 мм |
12 мм |
068Z3422 |
068Z3424 |
068Z3437 |
068Z3426 |
068Z3428 |
|
1)Для систем, работающих на хладагенте R407C, необходимо использовать клапаны, предназначенные только для R407C
Клапанный узел
|
Номер клапанного узла |
R134a |
R404A |
R407C |
R22 |
Кодовый номер |
|||||
|
кВт |
тонны охлажд. |
кВт |
тонны охлажд. |
кВт |
тонны охлажд. |
кВт |
тонны охлажд. |
Для входного штуцера под отбортовку |
Для использования с переходником под пайку |
|
|
T2 Orif. 0X |
0,68 |
0,19 |
0,64 |
0,18 |
0,92 |
0,26 |
0,90 |
0,25 |
068-2002 |
068-2089 |
|
T2 Orif. 00 |
1,2 |
0,34 |
1,3 |
0,37 |
1,8 |
0,51 |
1,8 |
0,51 |
068-2003 |
068-2090 |
|
T2 Orif. 01 |
2,1 |
0,59 |
2,6 |
0,75 |
3,5 |
1,0 |
3,5 |
0,99 |
068-2010 |
068-2091 |
|
T2 Orif. 02 |
2,5 |
0,73 |
3,7 |
1,1 |
4,8 |
1,4 |
4,7 |
1,3 |
068-2015 |
068-2092 |
|
T2 Orif. 03 |
4,3 |
1,2 |
6,3 |
1,8 |
8,1 |
2,3 |
8,0 |
2,3 |
068-2006 |
068-2093 |
|
T2 Orif. 04 |
6,4 |
1,8 |
9,9 |
2,8 |
12,4 |
3,5 |
12,1 |
3,5 |
068-2007 |
068-2094 |
|
T2 Orif. 05 |
8,4 |
2,3 |
13,0 |
3,7 |
16,5 |
4,7 |
16,7 |
4,8 |
068-2008 |
068-2095 |
|
T2 Orif. 06 |
10,1 |
2,9 |
15,5 |
4,4 |
19,7 |
5,6 |
19,7 |
5,6 |
068-2009 |
068-2096 |
Переходник под пайку без клапанного узла и фильтра
|
Переходник под пайку, ODF |
Кодовый номер |
|
1/ 4 " |
068-2062 |
|
6 мм |
068-2063 |
|
6 мм |
068-4101 |
|
3/8 " |
068-2060 |
|
10 мм |
068-2061 |
|
10 мм |
068-4100 |

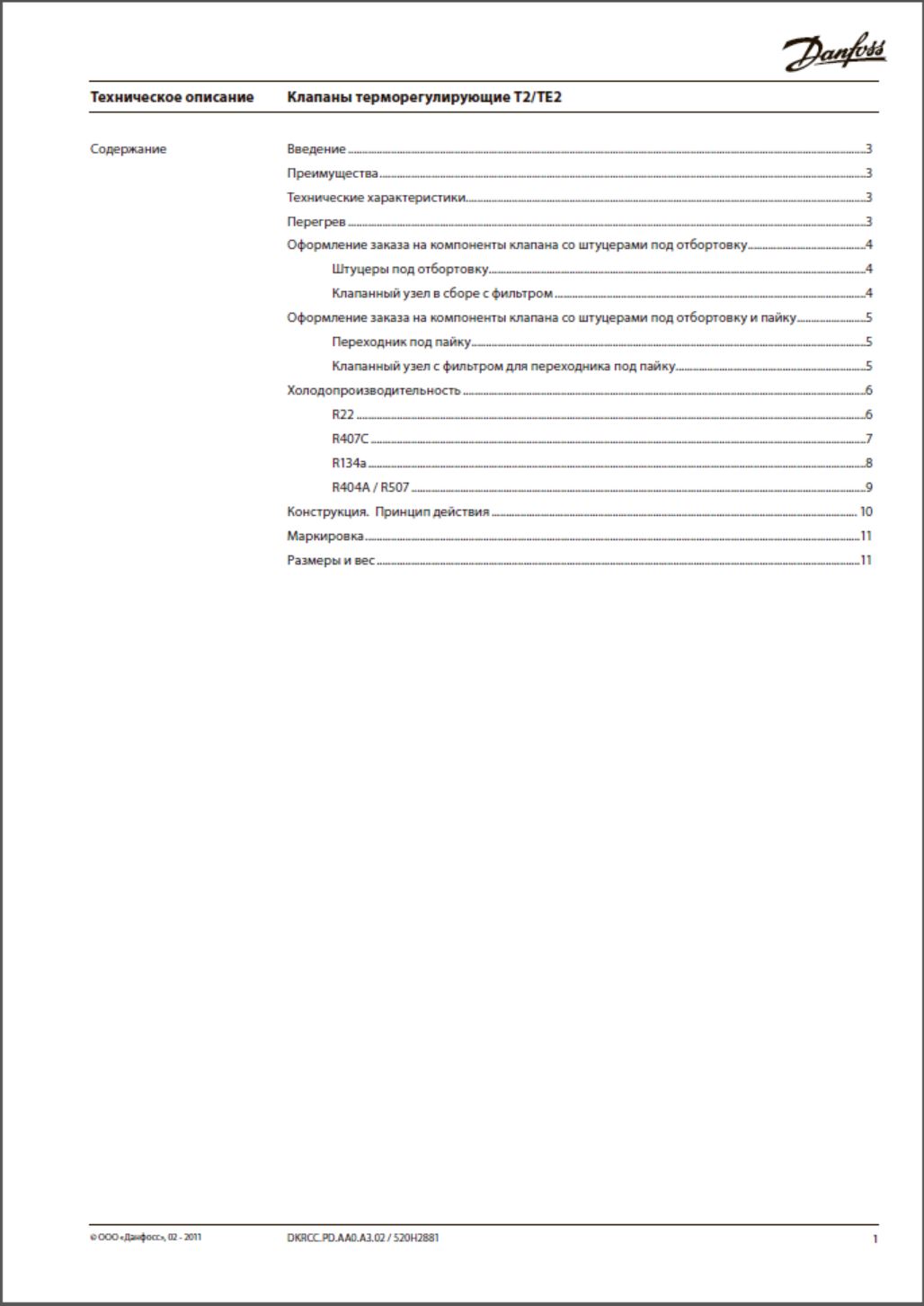

Более подробные технические характеристики вы можете найти:
