RT - Реле давления
Описание
Реле давления типа RT предназначены для использования в различных холодильных установках, включая промышленные и судовые системы холодоснабжения. Положение контактов зависит от температуры термобаллона и заданной уставки температуры. Реле давления содержит переключатель, управляемый давлением, положение контактов которого зависит от давления во входном штуцере и заданной уставки давления.
Применение
Промышленные и судовые холодильные установки.
Преимущества
- Широкий диапазон регулирования
- Работают с источниками переменного и постоянного тока
- Сменная контактная группа
- Позолоченные контакты для приборов специального назначения
- Модели с нейтральной зоной регулирования
- Модели с водонепроницаемым корпусом с классом защиты корпуса IP66
- Высокая стабильность и точность
- Длительный срок службы
Предохранительные реле давления с сертификацией по
EN 12263 /DIN 32733 и маркированные знаком CE согласно PED*
(директивы по работе с оборудованием под давлением) для аммиака R 717** и фторсодержащих хладагентов
|
Давление |
Тип реле |
Диапазон регулирования, бар |
Дифференциал (нерегулируемый) Δp, бар |
Сброс |
Макс. рабочее давление, бар |
Макс. испытательное давление, бар |
Кодовый номер |
|||
|
Штуцеры |
||||||||||
|
1/4" под отбортовку |
Под отрезное кольцо Ø6мм |
G 3/8 A1) + приварной ниппель Ø 6,5/10 мм |
G 1/2 A1) |
|||||||
|
Высокое
|
RT 6W |
5 - 25 |
3 |
Автомат. |
343) |
38 |
017-503166 |
- |
- |
- |
|
RT 6B |
10 - 28 |
14) |
Ручной |
343) |
38 |
017-503466 |
- |
- |
- |
|
|
RT 6S |
10 - 28 |
14) |
Ручной |
343) |
38 |
017-507566 |
- |
- |
- |
|
|
RT30AW2) |
1 - 10 |
0,8 |
Автомат. |
22 |
25 |
- |
- |
- |
017-518766 |
|
|
RT30AB2) |
1 - 10 |
0,64) |
Ручной |
22 |
25 |
- |
- |
- |
017-518866 |
|
|
RT30AS2) |
1 - 10 |
0,44) |
Ручной |
22 |
25 |
- |
- |
- |
017-518966 |
|
|
RT6AW |
5 - 25 |
3 |
Автомат. |
343) |
38 |
- |
017-513166 |
017-503266 |
- |
|
|
RT6AB |
10 - 28 |
1,54) |
Ручной |
343) |
38 |
- |
017-513366 |
017-503566 |
- |
|
|
RT6AS |
10 - 28 |
1,54) |
Ручной |
343) |
38 |
- |
017-514666 |
017-507666 |
- |
|
1) Внешняя резьба BSP в соответствии с ISO 228/1.
2) Сертифицировано согласно PED, а также стандартам EN12953-9 и EN12922-11.
3) Макс. рабочее давление, в соответствии с PED, не превышает 28 бар.
4) Макс.
*) Удовлетворяет требованиям VBG 20 по безопасности оборудования и избыточному давлению.
W=Wächter (реле давления).
B= Begrenzer (реле давления с внешним сбросом).
S= Sicherheitsdruckbegrenzer
(реле давления с внутренним сбросом).
Разрыв сильфона реле приведет к остановке компрессора.
**) Tолько для RT 6AW, RT 6AB, RT 6AS, RT 30AW, RT 30AB, RT 30AS.
Реле давления для фторсодержащих хладагентов
|
Давление |
Тип реле |
Диапазон регулиро- вания, бар |
Дифференциал Δp, бар |
Сброс |
Максимальное рабочее давление, бар |
Максимальное испытательное давление, бар |
Кодовый номер |
|
|
Штуцеры |
||||||||
|
1/4" под отбортовку |
G 3/8 A 1) |
|||||||
|
Низкое |
RT 1 |
-0,8 - 5 |
0,5 - 1,6 |
Автомат. |
22 |
25 |
017-524566 |
- |
|
RT 1 |
-0,8 - 5 |
0,5 |
Ручной |
22 |
25 |
017-524666 |
- |
|
|
RT 200 |
0,2 - 6 |
0,25 - 1,2 |
Автомат. |
22 |
25 |
- |
017-523766 |
|
|
Высокое |
RT 117 |
10 - 30 |
1 - 4 |
Ручной |
42 |
47 |
- |
017-529566 |
1) Внешняя резьба BSP в соответствии с ISO 228/1.
Реле контроля безопасного давления для аммиака R 717* и фторсодержащих хладагентов
|
Давление |
Тип реле |
Диапазон регулирования, бар |
Дифференциал Δp, бар |
Сброс |
Максимальное рабочее давление, бар |
Максимальное испытательное давление, бар |
Кодовый номер |
|
|
Штуцеры |
||||||||
|
1/4 " 6 мм под отбортовку |
G 3/8 A1) + приварной ниппель ø6,5 /10мм |
|||||||
|
Низкое |
RT 1A |
-0,8 - 5 |
0,5 - 1,6 |
Автомат. |
22 |
25 |
017-501966 |
017-500166 |
|
-0,8 - 5 |
0,5 |
Ручной |
22 |
25 |
017-502766 |
017-500266 |
||
|
-0,8 - 5 |
1,3 - 2,4 |
Автомат. |
22 |
25 |
- |
017-500766 |
||
|
Высокое |
RT 5A |
4 - 17 |
1,2 - 4 |
Автомат. |
22 |
25 |
017-505266 |
017-504666 |
|
4 - 17 |
1,3 |
Ручной |
22 |
25 |
017-506166 |
017-504766 |
||
1) Внешняя резьба BSP в соответствии с ISO 228/1.
*) Только для RT 1A, RT 5A.
Реле контроля безопасного давления c регулируемой нейтральной зоной для аммиака R 717* и фторсодержащих хладагентов
|
Давление |
Тип реле |
Диапазон регулиро- вания,бар |
Дифференциал Δp, бар |
Нейтральная зона Δp, бар |
Максимальное рабочее давление, бар |
Максимальное испытательное давление, бар |
Кодовый номер |
|
|
Штуцеры |
||||||||
|
Под отрезное кольцо Ø6мм |
G 3/8 A1) + приварной ниппель Ø6,5/10 мм |
|||||||
|
Низкое |
RT 1 AL |
-0,8 - 5 |
0,2 |
0,2 - 0,9 |
22 |
25 |
017L001666 |
017L003366 |
|
RT 200L |
0,2 - 6 |
0,25 |
0,25 - 0,7 |
22 |
25 |
- |
017L0032662) |
|
|
Высокое |
RT 5AL |
4 - 17 |
0,35 |
0,35 - 1,4 |
22 |
25 |
017L0017662) |
017L004066 |
|
RT 117 |
10 - 30 |
1 |
1 - 3 |
42 |
47 |
- |
017L0042662) |
|
1) Внешняя резьба BSP в соответствии с ISO 228/1.
2) Без ниппеля
*) Только для RT 1AL, RT 5AL.
Дифференциальные реле давления для аммиака R 717 и фторсодержащих хладагентов
|
Тип реле |
Диапазон Регулиро- вания, бар |
Дифферен- циал Δp, бар |
Рабочий диапазон для сильфонов низкого давления, бар |
Максимальное рабочее давление, бар |
Максимальное испытательное давление, бар |
Кодовый номер |
|
|
Штуцеры |
|||||||
|
Под отрезное кольцо Ø6мм |
G 3/8 A1) + приварной ниппель Ø6,5/10 мм |
||||||
|
RT 260А |
0,5 - 4 |
0,3 |
-1 - 18 |
22 |
25 |
017D001466 |
017D002166 |
|
0,5 - 4 |
0,3 |
-1 - 18 |
22 |
25 |
- |
017D0022662) |
|
|
0,5 - 6 |
0,5 |
-1 - 36 |
42 |
47 |
017D001566 |
017D002366 |
|
|
1,5 - 11 |
0,5 |
-1 - 31 |
42 |
47 |
017D001666 |
017D002466 |
|
|
RT 262A |
0,1 - 1,5 |
0,1 |
-1 - 9 |
11 |
13 |
017D001366 |
017D002566 |
|
RT 265A3) |
1 - 6 |
0,5 |
-1 - 36 |
42 |
47 |
- |
017D007266 |
1) Внешняя резьба BSP в соответствии с ISO 228/1.
2) Ручной сброс.
3) Контроль состояния фильтра: аварийный сигнал при Δр = 0,8 бар,
отключение при Δр = 1 бар (заводская настройка).
Дифференциальные реле давления с регулируемой нейтральной зоной для аммиака R 717 и фторсодержащих хладагентов
|
Тип реле |
Диапазон регулирования, бар |
Дифферен- циал Δp, бар |
Нейтральная зона Δp, бар |
Рабочий диапазон для сильфонов низкого давления, бар |
Максимальное рабочее давление, бар |
Максимальное испытательное давление, бар |
Кодовый номер |
|
Штуцеры |
|||||||
|
G 3/8 A1) +приварной ниппель Ø6,5/10 мм |
|||||||
|
RT 262 AL |
0,1 - 1,5 |
0,1 |
-1 - 0,33 |
-1 - 9 |
11 |
13 |
017D004366 |
1) Внешняя резьба BSP в соответствии с ISO 228/1.
 |

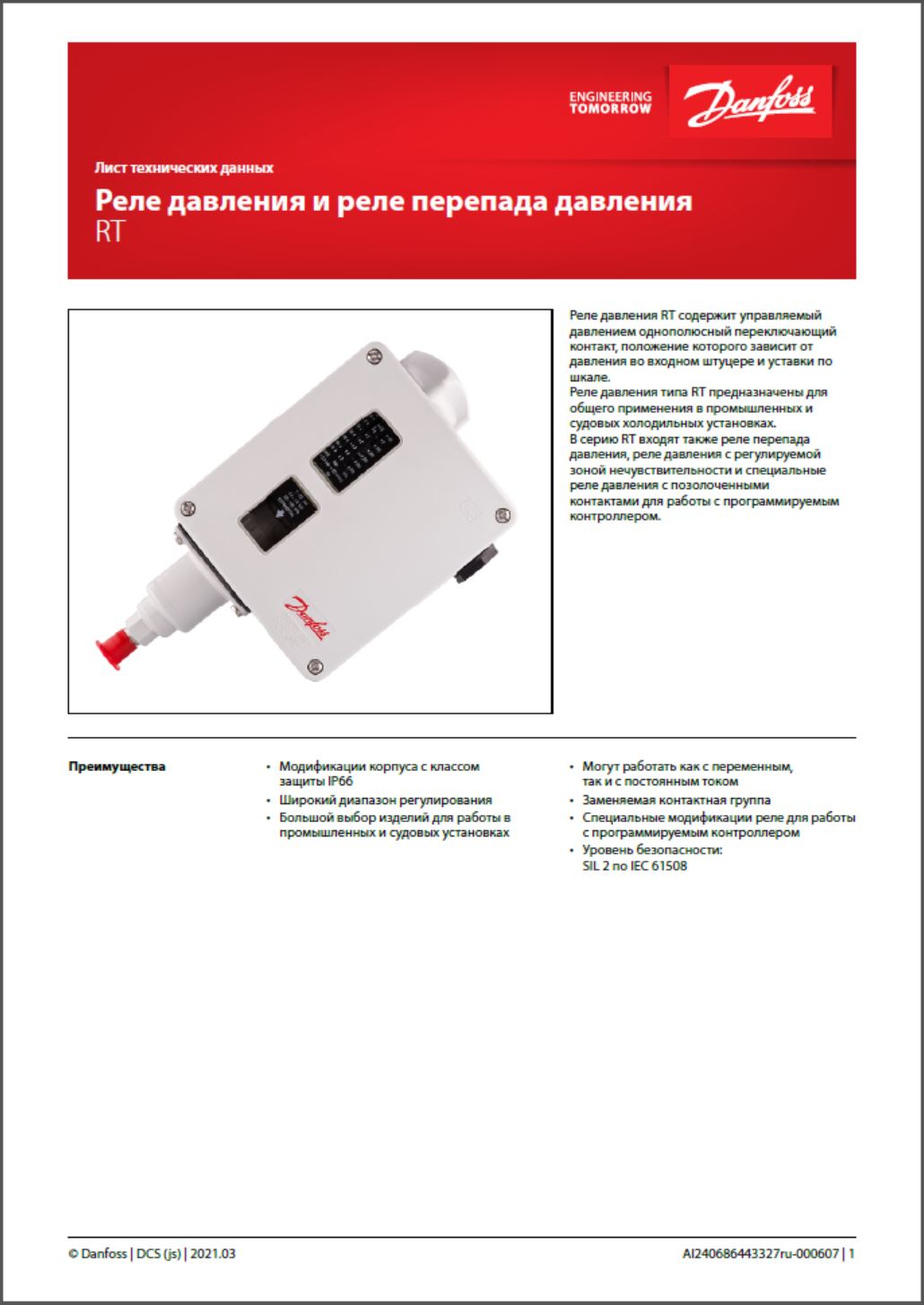

| Скачать каталог на RT |
