NRV

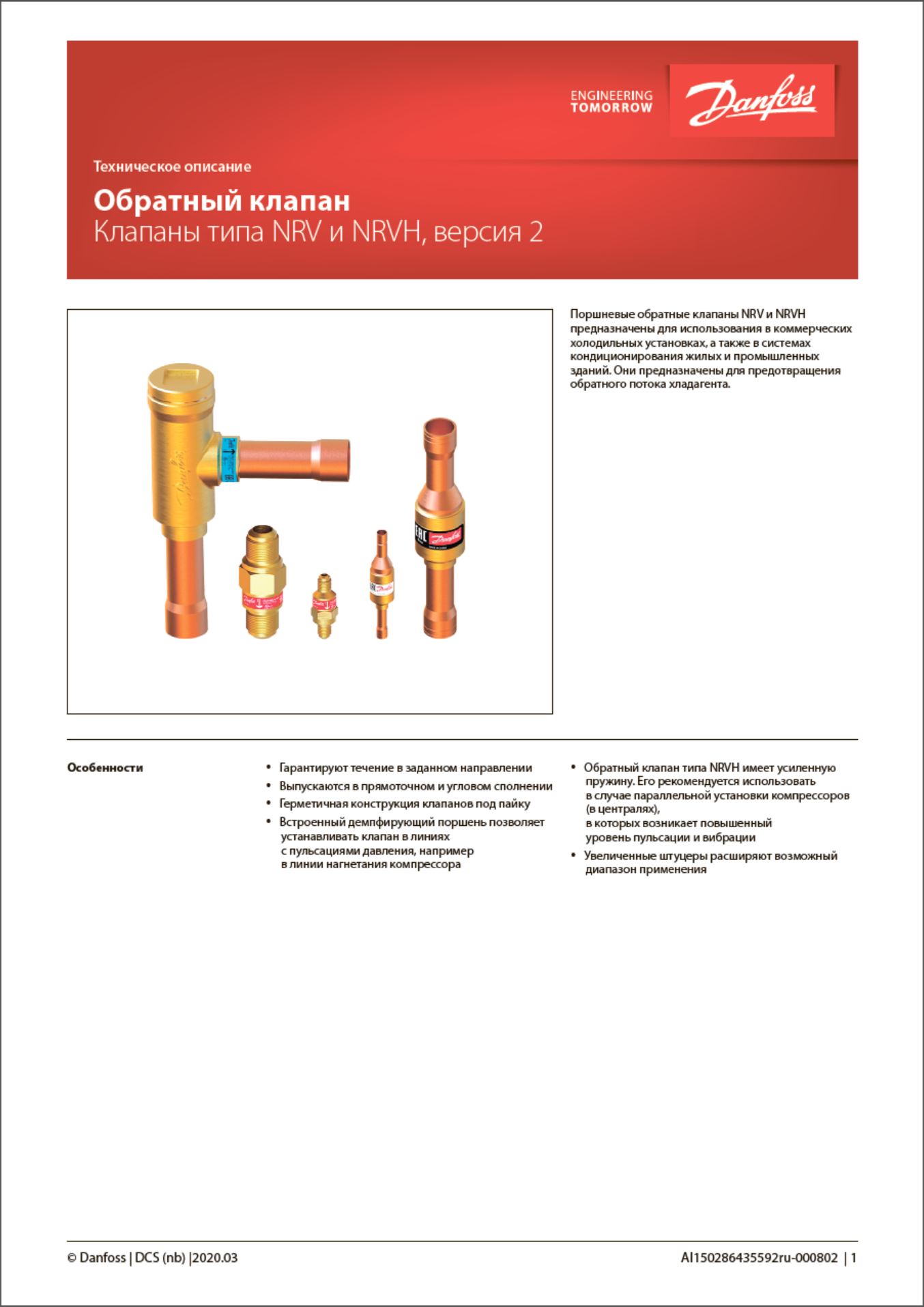

NRV - Обратные клапаны

Описание

Обратные клапаны NRV устанавливаются в жидкостных линиях, линиях всасывания и в трубопроводах горячего газа холодильных установок и систем кондиционирования воздуха, работающих на фторсодержащих хладагентах. Клапаны гарантируют движение потока хладагента только в заданном направлении и предотвращают обратную конденсацию хладагента (например, из теплых участков холодильного контура в холодный испаритель). Клапаны NRV имеют встроенный демпфирующий поршень, позволяющий устанавливать клапан в линиях с пульсацией давления, например, в линии нагнетания за компрессором.

Применение

Традиционные холодильные установки, тепловые насосы, кондиционеры, охладители жидкости (чиллеры), транспортные рефрижераторы, сертифицированы по стандарту UL.



Преимущества

• Работают со всеми фторсодержащими хладагентами
• Исключают проблемы с резонансными колебаниями, возникающие в холодильных установках при неполной нагрузке
• Увеличенные штуцеры обеспечивают гибкость применения
• Исключают обратную конденсацию из более теплых участков холодильного контура в холодные
• Гарантируют правильное направление потока хладагента



NRV - Обратные клапаны

Тип клапана	Модификация		Штуцеры				Перепад давления на клапане Δр, бар 1)	Пропускная способность kv 2), м3/ч	Макс. рабочее давление
			дюймы		мм
			Размер	Кодовый номер	Размер	Кодовый номер
NRV 6	Прямо- точный	Под отбор­ товку	1/4	020-1040	6	020-1040	0,07	0,56	46 бар
NRV 10			3/8	020-1041	10	020-1041		1,43
NRV 12			1/2	020-1042	12	020-1042	0,05	2,05
NRV 16			5/8	020-1043	16	020-1043		3,60
NRV 19			3/4	020-1044	19	020-1044		5,50
NRV 6s		Под пайку ODF	1/4	020-1010	6	020-1014	0,07	0,56
NRV 6s 3)			3/8	020-1057	10	020-1050
NRV 10s			3/8	020-1011	10	020-1015	0,07	1,43
NRV 10s 3)			1/2	020-1058	12	020-1051	0,07
NRV 12s			1/2	020-1012	12	020-1016	0,05	2,05
NRV 12s 3)			5/8	020-1052	16	020-1052	0,05
NRV 16s			5/8	020-1018	16	020-1018	0,05	3,60
NRV 16s 3)			-	-	18	020-1053	0,05
NRV 16s 3)			3/4	020-1059	19	020-1059	0,05
NRV 19s			-	-	18	020-1017	0,05	5,50
NRV 19s			3/4	020-1019	19	020-1019	0,05
NRV 19s 3)			7/8	020-1054	22	020-1054	0,05
NRV 22s	Угловой		7/8	020-1020	22	020-1020	0,04	8,50
NRV 22s 3)			1/8	020-1060	28	020-1055	0,04
NRV 28s			1 1/8	020-1021	28	020-1025	0,04	19,00
NRV 28s 3)			1 3/8	020-1056	35	020-1056	0,04
NRV 35s			1 3/8	020-1026	35	020-1026	0,04	29,00
NRV 35s 3)			1 5/8	020-1061	42	020-1027	0,04

1) Δр - минимальный перепад давления, при котором клапан полностью открыт.

В линии нагнетания, идущей от компрессоров, соединенных параллельно,

устанавливается клапан NRVH с более сильной пружиной.

2) Пропускная способность kv характеризует расход воды в м3/ч при перепаде

давления на клапане 1 бар и плотности воды р = 1000 кг/м3.

3) С увеличенными штуцерами.
