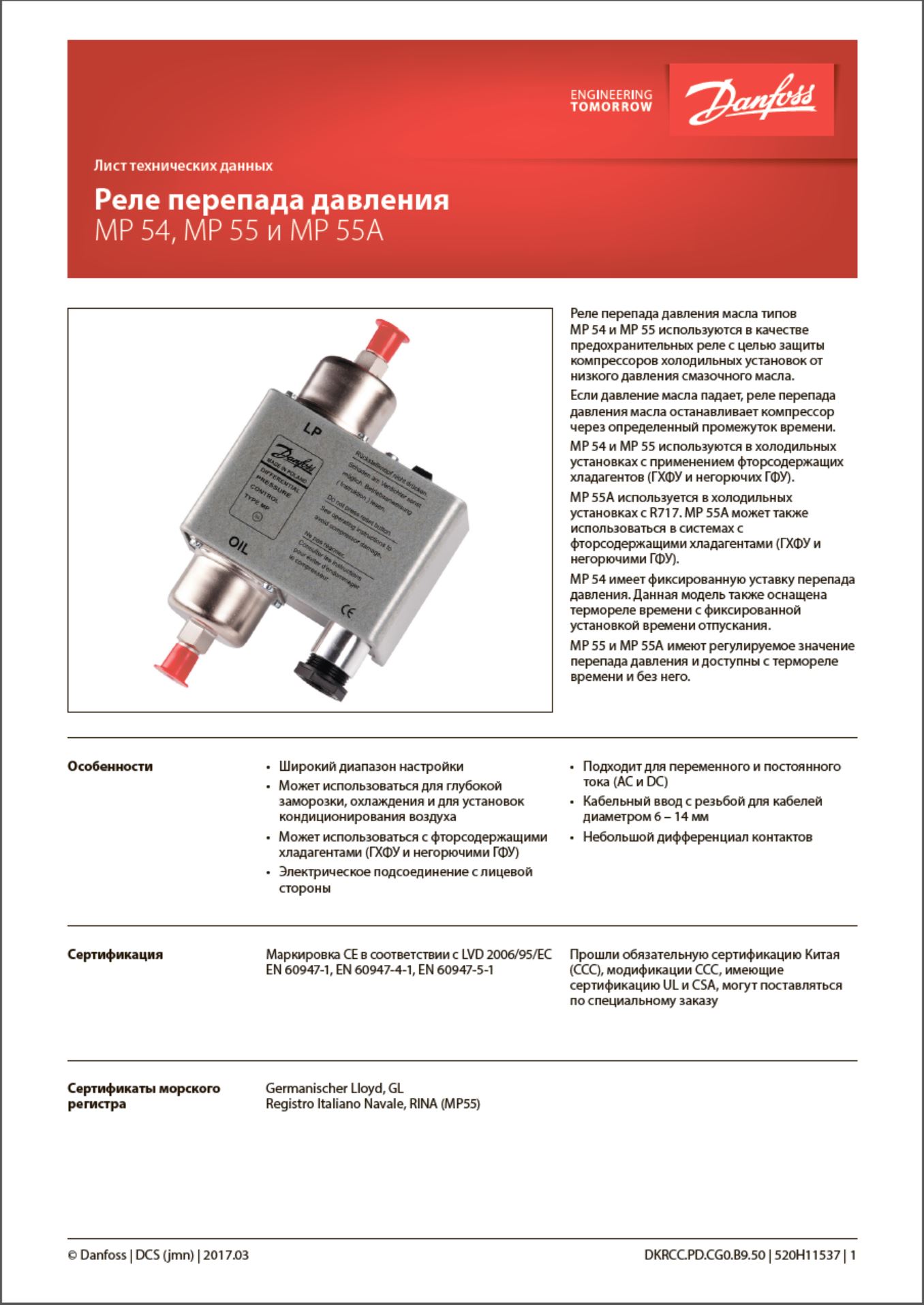

MP54/55

MP – Дифференциальное реле давления

Описание



Реле перепада давления МР54 и МР55 используются в качестве приборов автоматической защиты от понижения давления масла в картере компрессора. Если в течение заданного промежутка времени давление масла ниже заданного, реле перепада давления отключит компрессор. Реле МР54 и 55 используются в системах охлаждения с фторсодержащими хладагентами. Реле МР55А предназначено для аммиачных систем (R 717), но могут применяться и в системах с фторсодержащими хладагентами. Реле МР54 оборудованы тепловым реле времени с заданным временем срабатывания и настроены на фиксированный перепад давления. Реле МР55 и 55А позволяют регулировать перепад давления и поставляются как с тепловым реле времени, так и без него.



Применение

Традиционные холодильные установки, скороморозильные аппараты, системы кондиционирования воздуха.



Преимущества

• Могут работать как с переменным, так и с постоянным током
• Крайне малое время замыкания / размыкания контактов
• Работают со всеми распространенными фторсодержащими хладагентами



Для фторсодержащих хладагентов

Тип реле	Диффе­ренциал Δр, бар	Макс. диффе­ренциал пе­реключателя Δp, бар	Диапазон регулирования на стороне низкого давления, бар	Задержка срабаты­вания реле времени, с	Контакт­ ная нагрузка	Кодовый номер
						Штуцеры
						Под отбортовку 1/4 " (6 мм)	Под пайку (ODF), капиллярная трубка длиной 1 м
MP 54	0,65	0,2	-1 - 12	0 2)	B	060B029766	-
	0,65	0,2	-1 - 12	45	A	060B016666	-
	0,9	0,2	-1 - 12	60	A	060B016766	-
	0,65	0,2	-1 - 12	90	A	060B016866	-
	0,65	0,2	-1 - 12	120	A	060B016966	-
MP 55	0,3-4,5	0,2	-1 - 12	45	A	060B017066	060B013366
	0,3-4,5	0,2	-1 - 12	60	A	060B017166	-
	0,3-4,5	0,2	-1 - 12	60	A	060B0178661)	-
	0,3-4,5	0,2	-1 - 12	90	A	060B017266	-
	0,3-4,5	0,2	-1 - 12	120	A	060B017366	060B013666
	0,3-4,5	0,2	-1 - 12	0 2)	B	060B029966	-



Для аммиака (R717) и фторсодержащих хладагентов

Тип реле	Диффе­ренциал Δр, бар	Макс. диффе­ренциал пе­реключателя Δр, бар	Диапазон регулирования на стороне низкого давления, бар	Задержка срабаты­вания реле времени, с	Контакт-­ ная нагрузка	Кодовый номер
						Штуцеры
						Под сварной ниппель Ø 6,5 / 10 мм	Под отрезное кольцо Ø 6 мм
MP 55A	0,3-4,5	0,2	-1 → 12	45	A	060B017466	060B018266
	0,3-4,5	0,2	-1 → 12	60	A	060B017566	060B018366
	0,3-4,5	0,2	-1 → 12	60	A	060B017966 1)	-
	0,3-4,5	0,2	-1 → 12	90	A	060B017666	060B018466
	0,3-4,5	0,2	-1 → 12	120	A	060B017766	-
	0,3-4,5	0,2	-1 → 12	0 2)	B	060B029866 2)	060B029666

1) С индикатором, который горит во время нормальной работы компрессора.

Примечание: если индикатор погас, время работы компрессора не должно

превысить длительность задержки срабатывания.

2) Реле без реле времени применяются в тех случаях, если требуется задержка

 срабатывания, отличающаяся от стандартных (указаны в таблице).

В этом случае необходимо использовать внешнее реле задержки.
